DARBELİ KIRICI UNİTELERİ

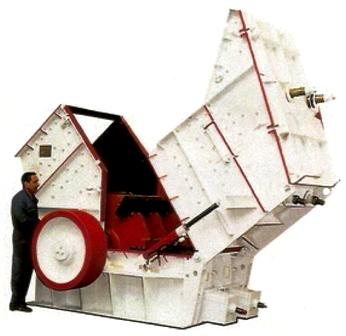

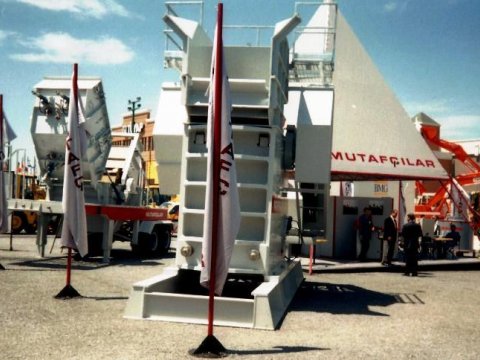

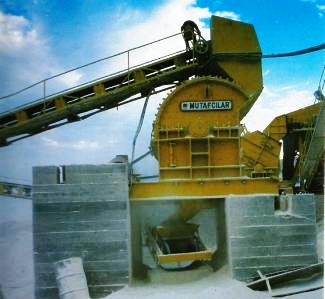

PRİMER TİP DARBELİ KIRICILAR:
Mutafçı Primer Darbeli Kırıcılar yüksek bir redüksiyon oranı sağlayarak sekonder kırma Gereksinimlerinin azaltılmasını sağlar ve tesis kapasitelerini maksimum düzeye getirmeye yardımcı
olur.
M-PDK SERİSİNİN ÖZELLİKLERİ:
*Aşınma alanlarında mangan astarlarla kaplı kalın çelik yan saçla.Büyük masuralı yataklar.
*Rotor kaynaklı imal edilmiş ve ısıl işlem ile kaynak gerilimi giderilmiştir.
*Manganlı çekiçler
*Geri sıçramaya karşı koruma sağlayacak olan zincir perdeli büyük giriş ağzı.
*Yüksek redüksiyon oranı
*Tamamen açık boşaltma ağzı.
*Ürün boyutu kontrolüne yardımcı olacak şekilde ayarlanabilir sırt plakaları.
Teknik Özellikler:
Model |
AnmaÖlçüsü (mm*mm) |
Motor Gücü
(kW-d/dk) |
Rotor Devri
(d/dk) |
Max.Besleme Ebadı (mm) |
Kapasite
(t/s) |
Ağırlık
(kg) |
M-PDK (125) |
Ø 1400-1250 |
250-1500 |
450 |
900 |
250-400 |
26.000 |
M-PDK (150) |
Ø 1400-1500 |
315-1500 |
450 |
1000 |
400-600 |
36.000 |
M-PDK (200) |
Ø 1600-2000 |
2*250-1500 |
450 |
1300 |
500-900 |
52.000 |

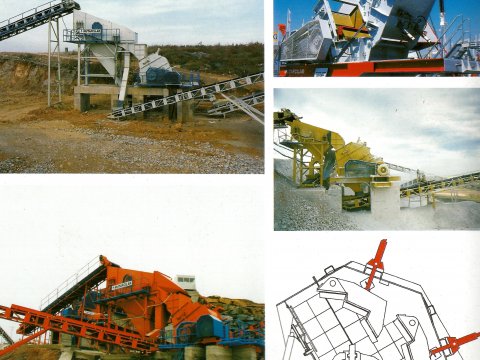

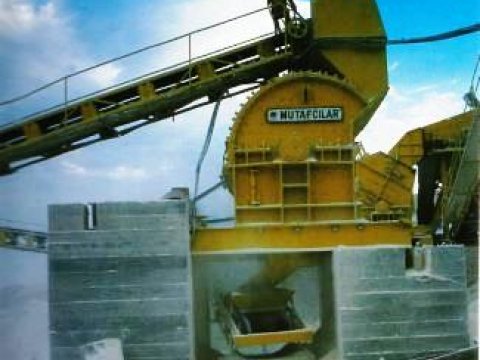

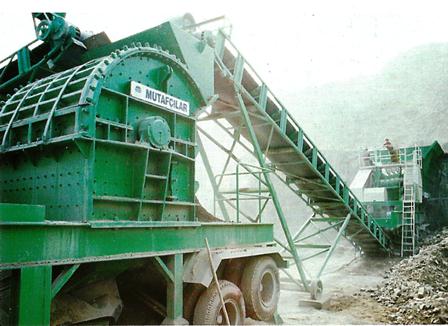

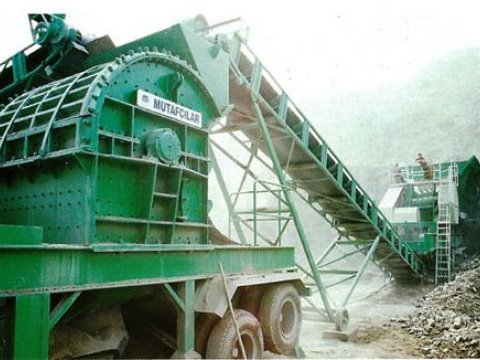

SEKONDER TİP DARBELİ KIRICILAR:
Sekonder darbeli kırıcılar daha fazla kapasite,kübik ürün ve azaltılmış aşındırma maliyetleri sunar.Yüksek dayanılıklığa sahip olmasının yanı sıra bakım kolaylığı da daha az toplam duruş süresi anlamına gelmektedir.Hidrolik ayarlı ve konveksiyonel darbeli kırıcılar olarak üretilmektedir.
-
DK serisinin özellikleri (KÜBİTSER):
*Yüksek dayanıklı,açık disk,gerilimsiz motor.
*Büyük masuralı rulman yatakları .
*Yüksek krom veya mangan alaşım çekiçler.
*Arka kapılar sırt plakası civatalarına erişim olanağı sağlar.
*Kırıcının iç yüzeyleri aşınmaya dayanıklı astar plakaları ile kaplanmıştır.
*Hidrolik silindirlerle açılan gövde sayesinde kolay bakım avantajı.
*Yüksek redüksiyon oranı.
*Büyük boşaltma açıklığı
*Hidrolik ayar sistemi ile perde açıklığı ayarlanarak ürün boyutu ayarlanır.
Teknik Özellikleri
Model |
Rotor Ölçüsü
(mm) |
Motor Gücü
(Kw) |
Besleme Genişliği
(mm) |
Kapasite (t/s) |
M-DK (800) |
800*800 |
45 |
100 |
10-70 |
M-DK (1000) |
1200*1000 |
75 |
150 |
70-100 |
M-DK (1200) |
1500*1200 |
125 |
275 |
100-150 |
M-DK (1800) |
1500*1800 |
225 |
275 |
175-250 |
-

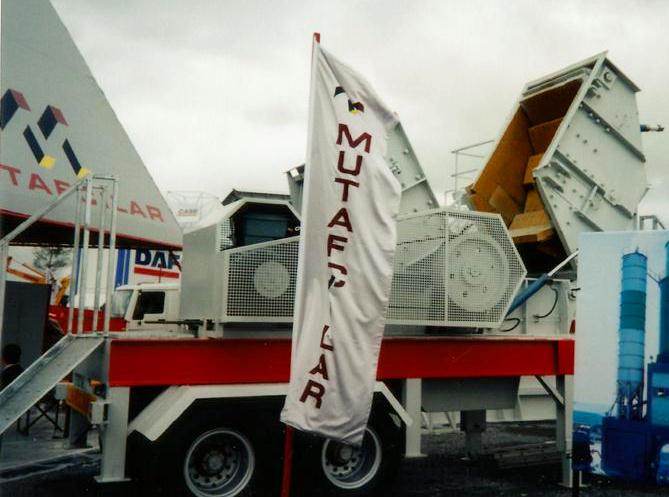

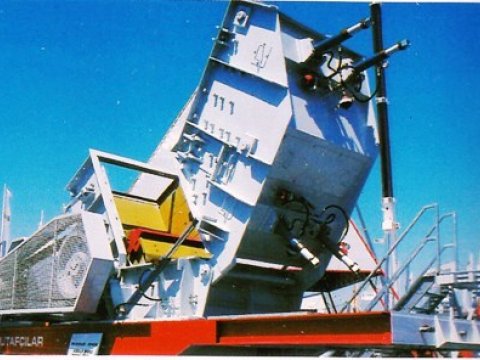

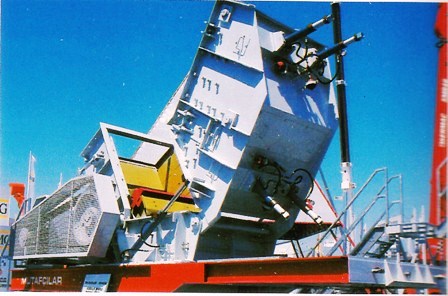

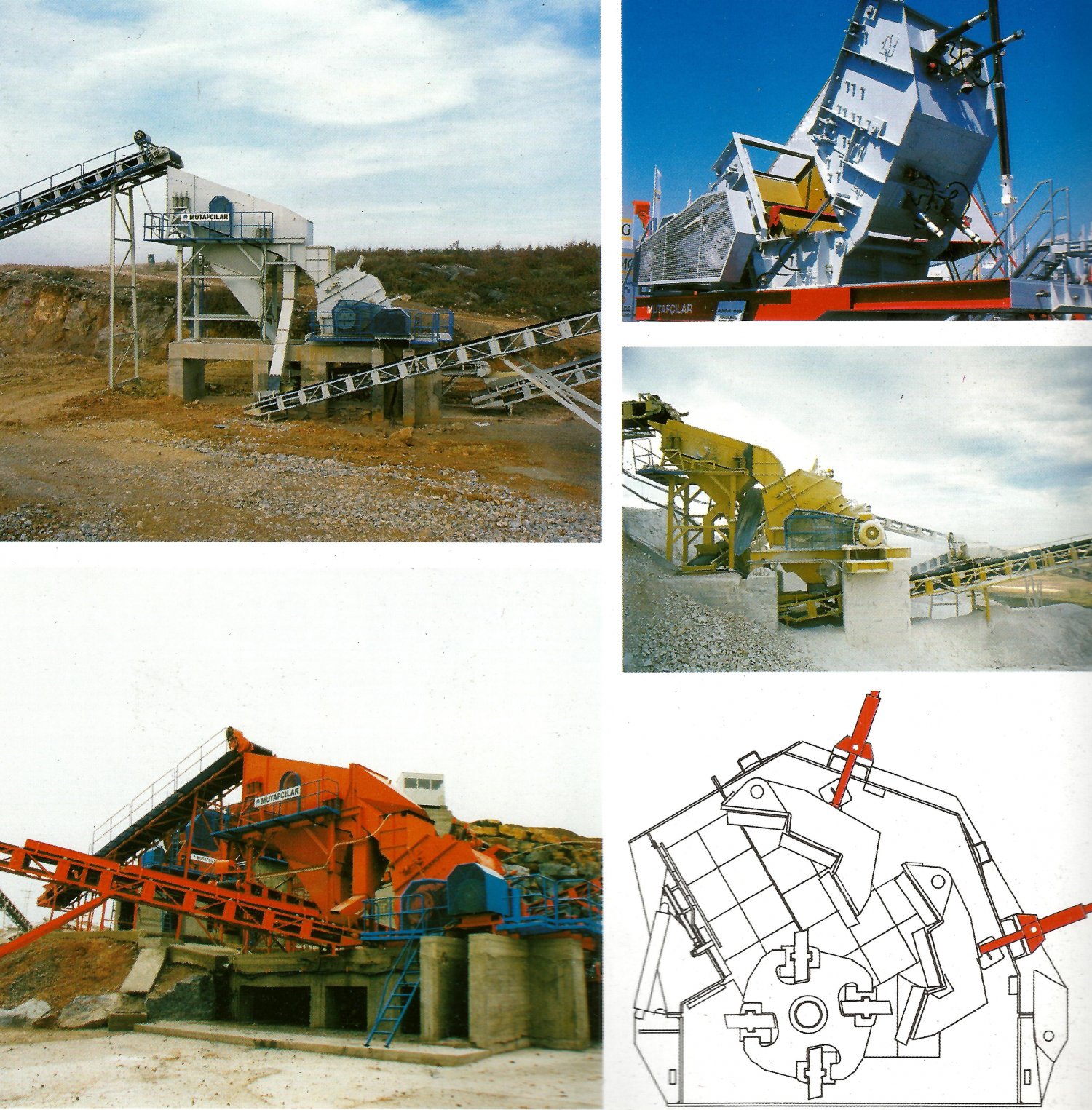

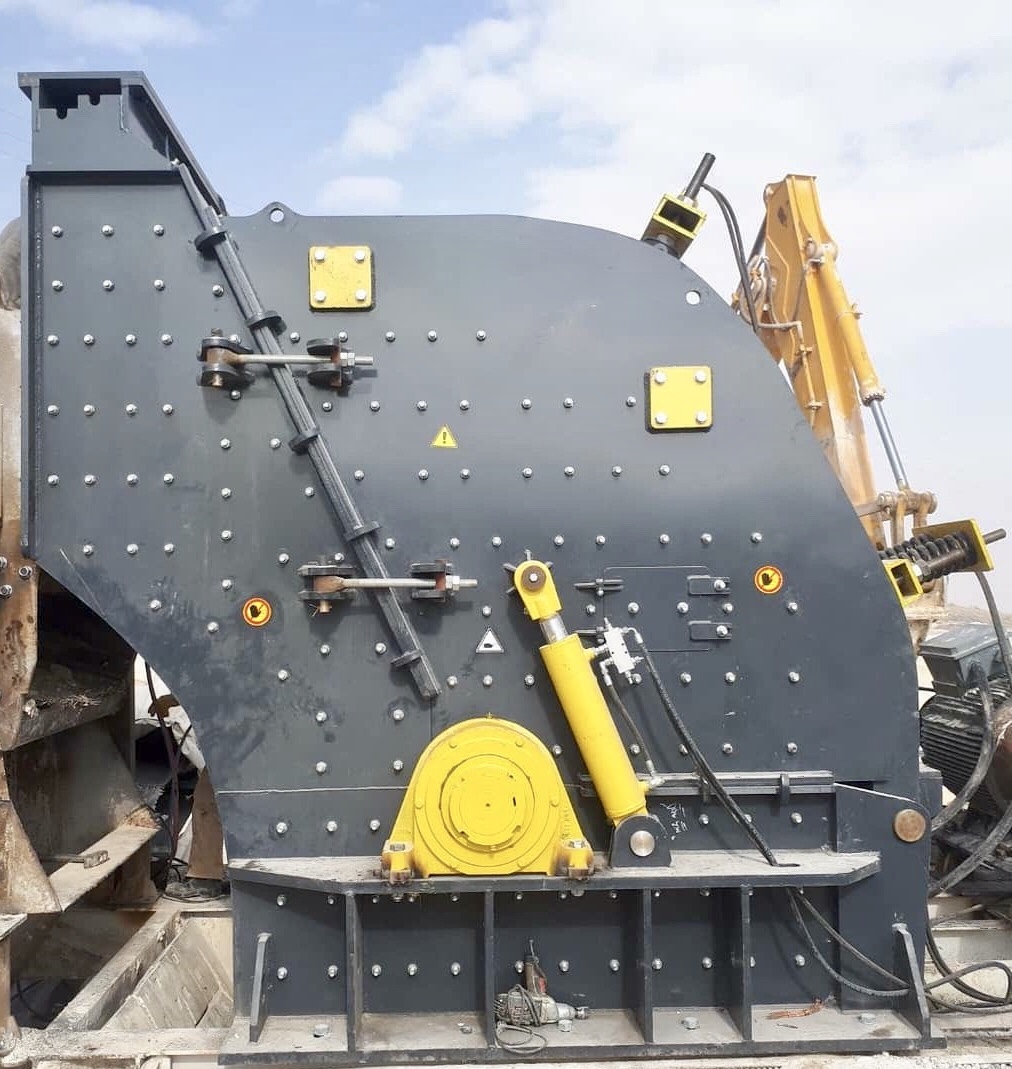

HİDROLİK AYARLI DARBELİ KIRICILAR:
Mutafçı hidrolik ayarlı darbeli kırıcılarda kırma teknolojisindeki en son gelişmeler uygulanmaktdır.
Düşük ernerji tüketimlerinin olmasının yanı sıra klasik darbeli kırıcıların özelliklerine ek olarak hidrolik sistem yardımıyla kolay ayar,aşırı yüke karşı koruma ve hidrolik kollarla açılan kapakları sayesinde kolay bakım avantajları sağlar.
M-HDK SERİSİNİN ÖZELLİKLERİ:
*Düşük enerji tüketimiyle mükemmel kübiklik sağlarlar ve sert malzemelerin kırılmasında da başarıyla
kullanılır.
*Kırma işlemi iki kademede gerçekleştirilir.
*Çekiçler tersyüz edilerek dört yüzünün de kullanılması sağlanır.

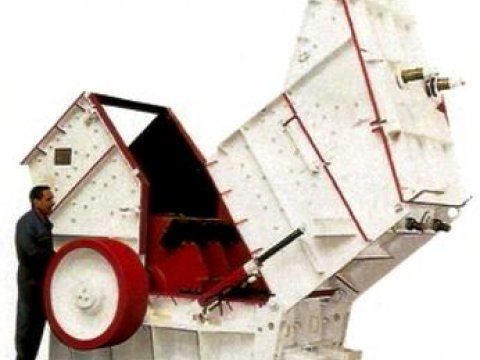

*Kırıcı gövdesi hidrolik sistemler yardımıyla açılarak kolaylıkla bakımı yapılır.
*Çıkış ağız açıklığı ayarı istenildiğinde kısa sürede değiştirilir.
*Kırıcı içine kepçe tırnağı gibi kırılamayacak bir madde girdiğinde,aşırı yük önleme sistemi devreye
girerek,bu maddenin kırıcıya hasar vermeden tahliyesini sağlar.
*Ayarlı ağız plaskası yardımıyla malzemenin kırılmadan çıkması önlenmiştir.
M-HDK (13-20)
-
Rotorlar özel olarak imal edilmiştir.Aşınmaya maruz kısımları sert dolgu elektrod kaynağı ile korunmuştur.12 Adet çekiç mevcuttur.Çekiçler ve tavan kırıcı plakalar Mn’li çelik dökümdür.
-
Kırıcının iç yüzeyleri aşınmaya dayanıklı astar plakaları ile kaplanmıştır.
-
Ürün boyutu sırt plakası açıklığının değiştirilmesi ile kolayca ayarlanmaktadır.
-
Tüm ayarlar hidrolik bir sistem tarafından gerçekleştirilmektedir.
-
Kırıcı içine kırılamayacak bir malzeme girdiğinde,hidrolik aşırı yük önleme tertibatı devreye girip kırıcı elemanları korunmaktadır.
Teknik özellikler:
Model |
M-HDK (10.05) |
M-HDK (10.10) |
M-HDK (12.13) |
M-HDK-(13.20) |
Rotor ölçüsü (mm) |
1000*500 |
1000*1000 |
1200*1350 |
1300*2000 |
Besleme ağız açıklığı (mm) |
500*380 |
1000*380 |
1300*500 |
2000*500 |
Kapasite ton/s |
50-90 |
90-150 |
260-320 |
400-500 |
Motor gücü kW |
37-55 |
90-130 |
160-250 |
250-355 |
Rotor Devri dev/dk |
530-845 |
530-845 |
570-730 |
530 |
Çekiç sayısı |
4 |
4*2 |
4*2 |
4*3 |
