Kırma-eleme tesislerinde,tane boyutu dağılımını sağlayan elekler,kullanım amaçlarına göre farklı tiplerdedir.

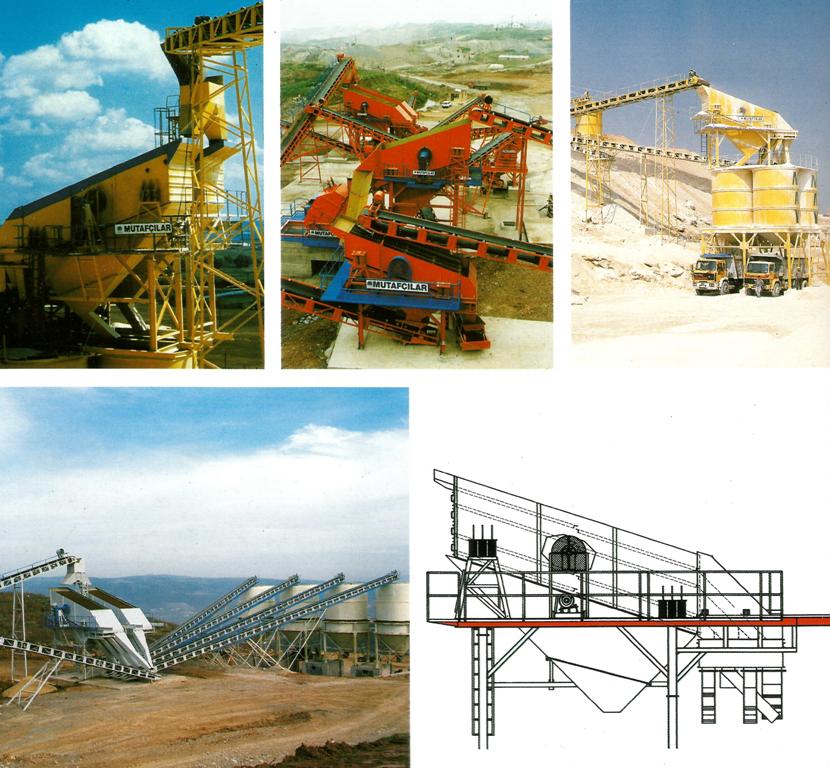

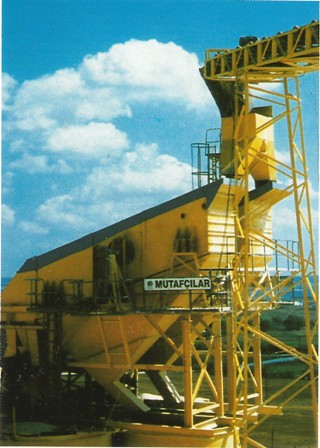

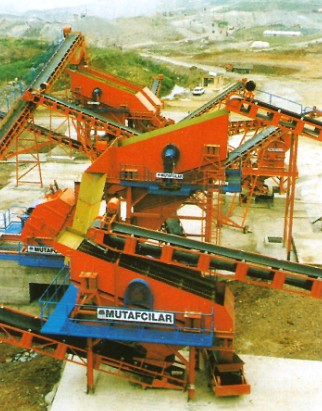

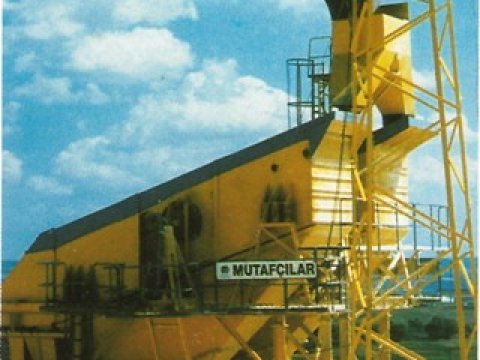

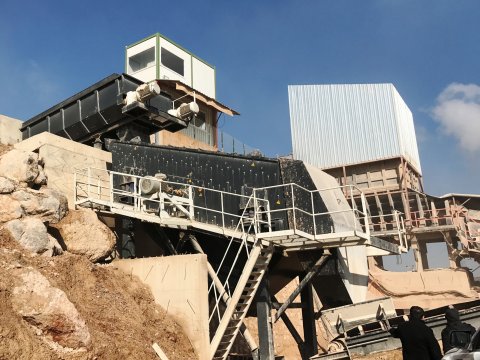

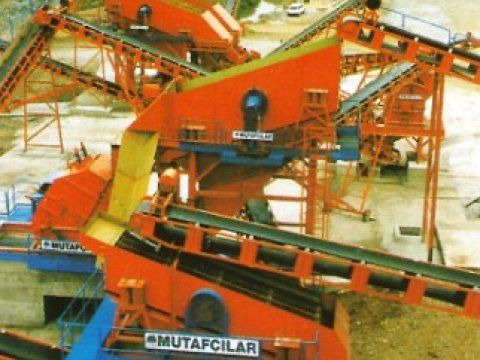

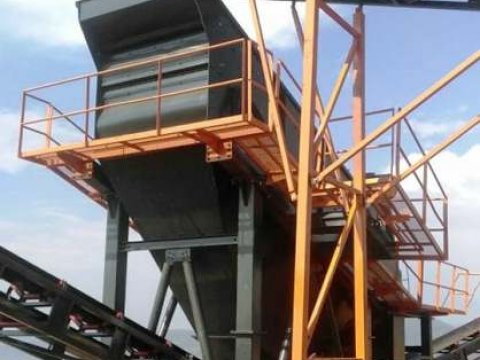

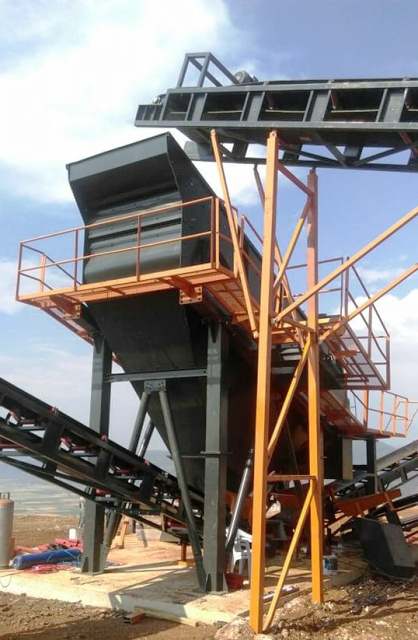

STANDART TİP TİTREŞİMLİ ELEKLER:
genel özellikler:
- Şase çelik profilden imal edilmiştir.
- Elek gövdesi cıvatalı konstrüksiyondur
- Mil yataklamasında kullanılan çift sıralı ağır hizmet tipi oynak masuralı rulmanlar
- Ayarlanabilir titreşim denliği;
- Titreşimli homojen dağılımını sağlamak için eksantrik milli tahrik sistemi
- Eleği,şaseye bağlamak için kullanılan ağır hizmet tipi helisel yaylar
- Tel değişim süresini kısaltan özel tel gergi sistemi
- Eleklere gelen malzemeyi çamur veya kilden arındırmak için su püskürtmeli yıkama sistemi eklenebilir
- Malzeme çıkış oluklarında kolay değiştirilebilen parçalı astarlar ve malzemeyi,malzeme üzerinde hareket ettirerek aşınmayı önleyen pantolon sistemi
Teknik özellikler :
| Model | Ana Ölçüler mm*mm | Kat Adedi | Motor Gücü kW |
| M-SE (1020) | 1000*2000 | 1-2 | 2.2 -3 |
| M-SE (1025) | 1000*2500 | 1-2 | 3-4 |
| M-SE (1030) | 1000*3000 | 1-2-3 | 5.5 |
| M-SE (1230) | 1200*3000 | 2-3 | 5.5 |
| M-SE (1235) | 1200*3500 | 2-3-4 | 7.5 |
| M-SE (1240) | 1200*4000 | 2-3-4 | 7.5 |
| M-SE (1245) | 1200*4500 | 2-3-4 | 7.5 |
| M-SE (1650) | 1600*5000 | 2-3-4 | 15 |
| M-SE (1660) | 1600*5000 | 2-3-4 | 15 |
| M-SE (2060) | 2000*6000 | 2-3-4 | 18 |
| M-SE (2260) | 2200*6000 | 2-3-4 | 22 |

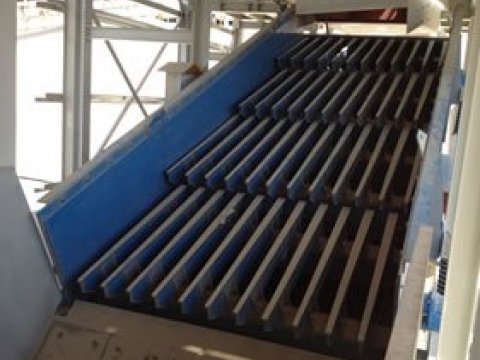

TİTREŞİMLİ IZGARALI ELEK
Yüksek manganlı,ağır hizmet tipi ayarlanabilir ızgaralar.
- Aşınmaya dayanıklı astar ile kaplı oluklar;
- Mil yataklamasında kullanılan çift sıralı ağır hizmet tipi oynak masuralı rulmanlar
- Titreşimli homojen dağılımını sağlamak için eksantrik milli tahrik sistemi
- Klepeli oluk

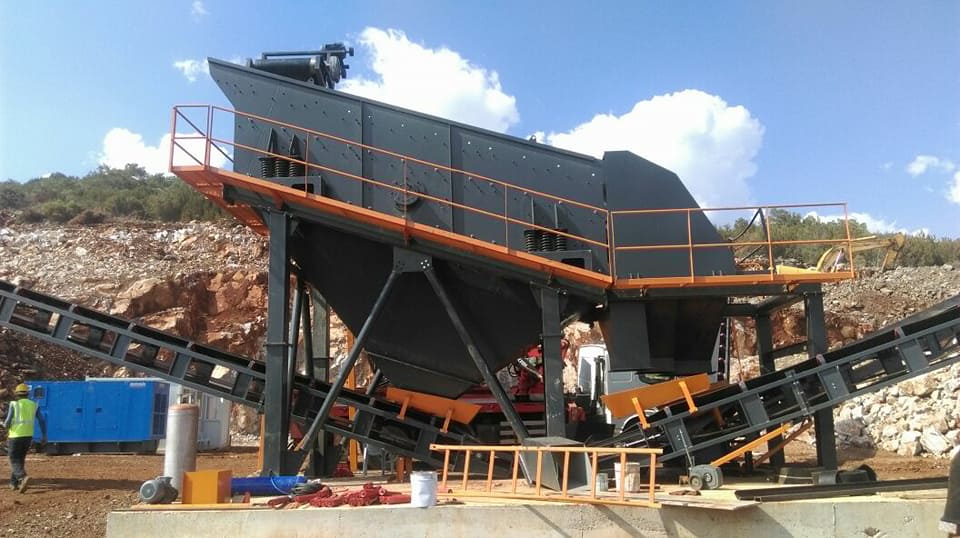

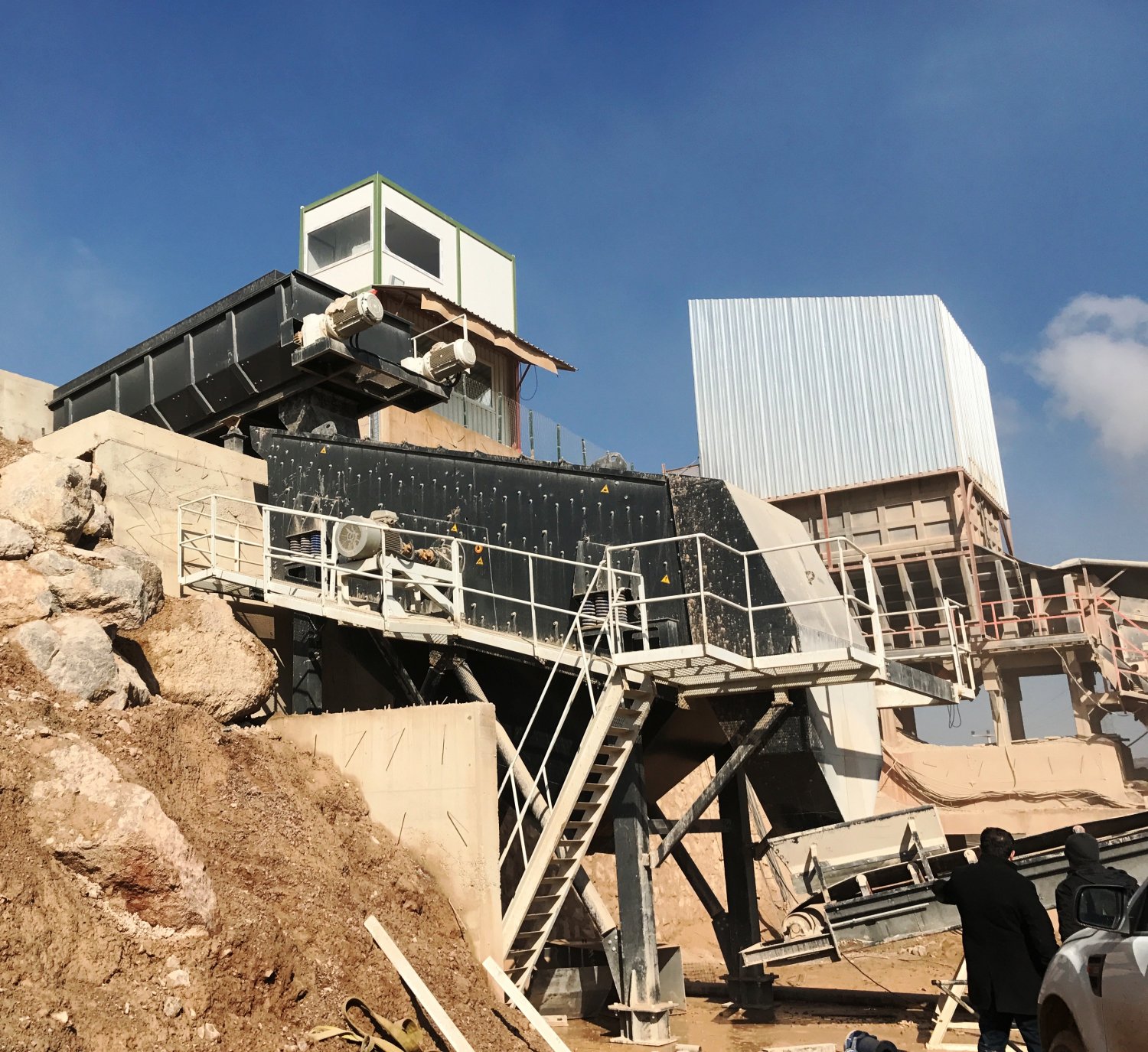

Vibro Motorlu Titreşimli Elekler:
*Mutafçı Vibro Motorlu elekleri 2 yada 3 katlı olarak üretmektedir.
*Titreşim 2 adet vibromotor vasıtası ile sağlanır.
*Vibro motorlar ters yönde dönerek yatay ile 450’lik bir doğrultuda lineer bir titreşim sağlarlar.
*Besleme konveyörünün kısalığı,yüksek eleme kapasitesi ve kolay bakımı başlıca özellikleridir.
Teknik Özellikler:
| Model | Elek Ölçüleri (mm) | Kat Adedi | Motor Gücü (kW) |
| M-VE (1240) | 1200*4000 | 2-3 | 2*7.6/1000 |
| M-VE (1650) | 1600*5000 | 2-3 | 2*11.6/1000 |
| M-VE (2050) | 2000*5000 | 2-3 | 2*11.6/1000 |
| M-VE (2060) | 2000*6000 | 2-3 | 2*15/1000 |
Yatay Elekler:
*Mutafçı üç milli yatay elekler,elek dizaynında gelinen en ileri nokta ile eşsiz oval titreşim karakterini
birleştiren eleklerdir.
*Kapasiteleri yüksek,geri dönüş yükleri azdır.
*Üç milli tahrik sistemi vasıtasıyla oval titreşim yaparak elek gözlerindeki tıkanmayı engeller.
*Oval açısı ve büyüklüğü kolaylıkla kontrol edilir.
Faydaları:
*Kolay bakım
*Kolay titreşim genlik ve frekans değişimi
*Yüksek eleme verimi ve kapasitesi.
*Yüksek güvenirlik
*Yüksek rulman ömrü
Teknik özellikler:
| Model | Ana Ölçüleri (mm*mm) | Kat adedi | Motor Gücü (kW) |
| M-YE (1540) | 1500*4000 | 2-3 | 22 |
| M-YE (1950) | 1900*5000 | 2-3 | 25 |
| M-YE (2260) | 2200*6000 | 2-3 | 37 |
| M-YE (2470) | 2400*7000 | 2-3 | 40 |

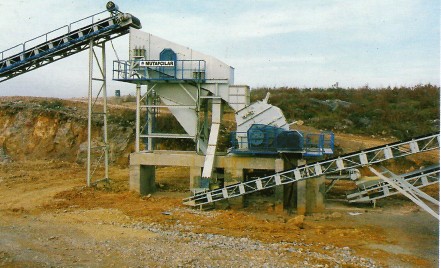

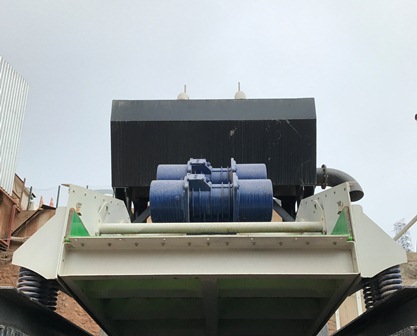

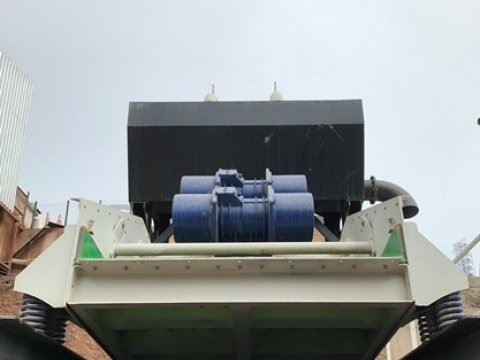

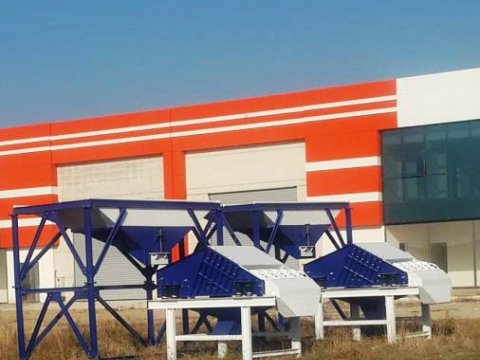

Yüksek Frekanslı Susuzlandırma Elekleri:
Mutafçı susuzlandırma elekleri,çeşitli minerallerde kullanıma uygun olarak 70-250 t/saat kapasitelere sahiptir.
*Kırma Taş (By-Pass)
*Kum-Çakıl
*Taş Tozu
*Demir Cevheri – Diğer minarellerin cevherleri
*İnşaat ve yıkım atıkları*
*Özellikle dere kumu ve kalker özellikli taşların 250 mikrona kadar yıkanmış istenmesi durumunda kullanılır. 250 mikrona kadar olan malzemeyi yıkayıcı ve tutucu özelliğe sahiptir. Sistemin çalışma prensibi tamamen su ile alakalı olduğundan suyun bol olduğu sahalarda tercih edilir.
*M-SE serisi susuzlandırma elekleri susuzlandırma, ovalama, yıkama ve ayrıştırma gibi çok çeşitli uygulamalar için kullanılabilir. Bu seri, konvansiyonel susuzlandırma makinelerine göre malzemede daha düşük nem oranı sağlaması için tasarlanmıştır. M-SE serisi yıkama helezonu ve kovalı yıkayıcılara kıyasla daha yüksek çıktı oranları sağlamaktadır.
Genel özellikleri:
-Kapasiteler :70-250 m3/saat
-Gövde ana şasiye 8 adet helezon yay ile oturtulmuştur.
-Elek gövde ters eğimi 5˝
-Elek gövdesi 10 mm. Verdox saçtan modüler olarak imal edilmiştir.
-Elek yüzey malzemesi poliüretan dır.
-Poliüretan elek panellerinin sadece aşınan kısımları değiştirileceği için işletme maliyeti azalır
-Maksimum aşınma direnci ve bakım kolaylığı için standart modüler poliüretan civatasız paneller.
-Max. aşınma direnci için kauçuk astarlı tahliye olukları
| MODEL | M-SE (70) | M-SE (100) | M-SE (150) | M-SE (200) |
| Susuzlandırma Eleği Boyutları (mm) | 1200*2400 | 1600*3200 | 1800*2400 | 1800*4000 |
| Kapasite ( ton/saat) | 70 | 100 | 150 | 200 |
|
Su Gereksinimi ( m3/saat) |
100-150 | 200-300 | 300-450 | 450-600 |
| Motor Gücü (kW) | 2*5.5 | 2*7.6 | 2*11.6 | 2*15 |

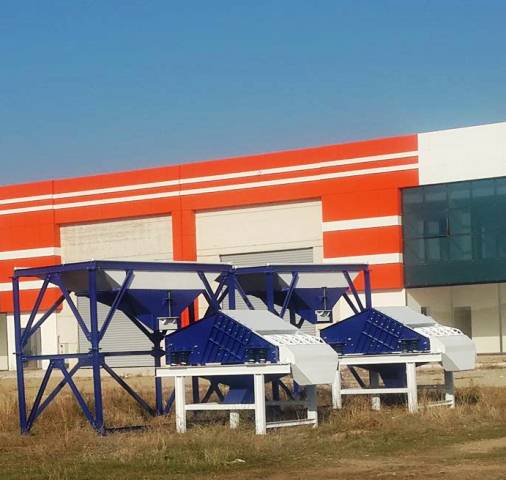

Mobil Elek (Seyyar elek)
Kullanılan SKF yada FAG rulmanlar, Lazerli CNC tezgahlarla yüksek işleme hassasiyeti ISO 9001 yönetim sistemi ile imal edilen elekler kullanılmaktadır.
Özellik ve Faydaları:
· Yüksek güvenilirlik
· Kolay transport
· Kolay montaj & demontaj
Teknik Özellikler :
| Model | Elek Ölçüsü (mm x mm) | Kat Adedi | *Motor Gücü (kW / RPM) | 2 Katlı Ağırlık (kg) | 3 Katlı Ağırlık (kg) | 4 Katlı Ağırlık (kg) |
| M-SE (1240) | 1200 x 4000 | 2-3-4 | 7,5/1000 | 6.370 | 6.670 | 7.070 |
| M-SE (1540) | 1500 x 4000 | 2-3-4 | 15/1000 | 7.300 | 8.100 | 8.500 |
| M-SE (1650) | 1600 x 5000 | 2-3-4 | 15/1000 | 8.150 | 9.500 | 9.800 |
| M-SE (2050) | 2000 x 5000 | 2-3-4 | 15-22/1000 | 10.300 | 10.650 | 13.300 |
| M-SE (2060) | 2000 x 6000 | 2-3-4 | 22-30/1000 | 12.000 | 12.900 | 14.800 |
| M-SE (2460) | 2400 x 6000 | 2-3-4 | 30/1000 | 12.900 | 13.800 | 15.800 |
